一文读懂MOS管：从原理到实战的图文指南

  MOS管（金属氧化物半导体场效应管，简称MOSFET）是现代电子电路的 “神经中枢”，小到手机充电器，大到新能源汽车逆变器，都有它的身影。这种电压驱动型器件凭借低功耗、高开关速度的优势，早已替代传统三极管成为功率控制的核心。本文将用图文结合的方式，从基础原理到实战应用，带你全面掌握MOS管的核心知识。

一、初识MOS管：三个电极的 “电子开关”
（一）核心构成：四大部件的协同作用
  MOS管的结构看似复杂，实则可拆解为四个关键部分，其经典结构示意图如下（以N沟道增强型为例）：

  如上图所示，栅极与其他电极之间被二氧化硅绝缘层完全隔离，这也是MOS管 “场效应” 控制的核心 —— 无需电流，仅靠电压产生的电场就能调控导电沟道状态。
（二）两大类型：NMOS与PMOS的核心区别
  根据导电沟道的载流子类型，MOS管分为N沟道（NMOS）和P沟道（PMOS），二者的符号与特性差异显著：

  记忆技巧：NMOS需栅极比源极高电压才能导通，类似 “正极吸引电子”；PMOS则需栅极比源极低电压，好比 “负极吸引空穴”。

二、工作原理：电场如何控制电流流动？
  以应用最广泛的N沟道增强型MOS管为例，其工作过程可通过三个阶段直观理解：

  阶段 1：VGS=0（截止状态）
  此时栅极无电压，绝缘层下的P型衬底中无导电沟道，漏极与源极之间如同 “断路”，两个背靠背的PN结总有一个处于反偏，漏极电流 ID≈0（如下图左）。

  阶段 2：0<VGS<Vth（沟道形成初期）
  栅极加正电压后产生电场，开始排斥衬底中的空穴、吸引电子，但电子数量不足，未形成连续的导电沟道，仍无法导通（如下图中）。

  阶段 3：VGS≥Vth（导通状态）
  当电压达到阈值Vth时，吸引的电子在衬底表面形成连续的N型导电沟道，漏极与源极连通，此时ID随VGS增大而增大（如下图右）。

  而耗尽型MOS管则在VGS=0时就已存在初始沟道，通过正负栅压可调节沟道宽窄，这是与增强型的核心区别。

三、关键参数：选型必看的5个核心指标
  选对MOS管的关键在于读懂 datasheet，以下5个参数直接决定器件能否适配电路需求：
1. 漏源击穿电压（VDSS）
  •定义：关断状态下，漏极与源极间能承受的最大电压（静态额定值）。
  •选型原则：需覆盖电路最大工作电压 + 尖峰电压，预留 30%-50% 裕量。例如12V电源电路，尖峰电压可能达20V，应选VDSS≥30V的型号。
  •注意：低温下VDSS会下降，寒冷环境需额外留裕量。
2. 阈值电压（VGS (th)）
  •定义：形成导电沟道的最小栅源电压，NMOS通常为1-4V，PMOS为-1至-4V。
  •选型提示：驱动电压需高于VGS (th)，例如5V驱动电路应选VGS(th)≤2.5V的MOS管，确保充分导通。
3. 最大漏极电流（ID）
  •定义：持续工作时漏极允许的最大电流（25℃下测试）。
  •选型原则：按电路峰值电流的2倍选型，且需考虑高温降额（85℃时电流约为 25℃的 70%）。比如 10A 峰值电流，应选 25℃时 ID≥29A 的型号（10÷0.7≈14.3，再翻倍至29A）。
4. 导通电阻（RDS (on)）
  •定义：导通时漏源间的电阻，直接影响损耗（P=I²R）。
  •选型关键：功率场景优先选RDS (on)≤20mΩ 的型号。例如10A电流下，10mΩ的MOS管损耗仅1W，50mΩ则达5W，差距显著。
5. 栅极电荷（QG）
  •定义：栅极充电所需的总电荷，决定开关速度。
  •选型提示：高频电路（如≥1MHz）需选QG≤30nC的型号，减少开关损耗（P=0.5×QG×VGS×f）。

四、实战应用：驱动电路与典型场景
  MOS管的性能发挥依赖匹配的驱动电路，不同场景的设计逻辑差异明显。
（一）基础驱动电路：NMOS开关电路设计
  NMOS作为高边开关时，需确保VGS足够大，典型电路如下：

•关键元件作用：
  ◦Rg：限制栅极峰值电流，防止震荡（通常10-22Ω）；
  ◦Rpd：泄放栅极残留电荷，避免误导通；
  ◦驱动电压：需比源极高10V左右，确保RDS (on) 最小。
（二）大功率驱动：半桥驱动IC方案
  对于电机驱动等大功率场景，常用EG2104等专用驱动IC，电路结构如下：

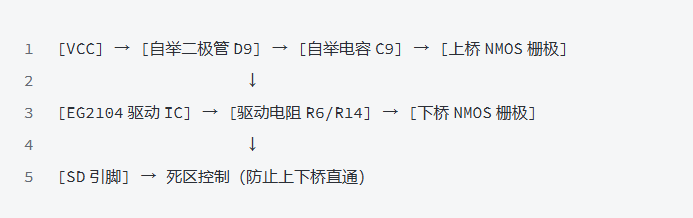

  如上图所示，自举电路解决了上桥臂MOS管的供电问题，死区控制功能可避免上下桥同时导通导致的短路，这是大功率应用的核心设计要点。
（三）典型应用场景举例
  1.电源管理：在DC-DC降压电路中，NMOS作为主开关，配合电感实现电压转换，效率可达 95% 以上；
  2.电机驱动：三相全桥电路中，6个NMOS控制无刷电机的相序，实现转速调节（如无人机电调）；
  3.电池保护：双NMOS串联在锂电池回路，过充时切断充电通路，过流时切断放电通路。

五、故障排查：3大典型问题与解决方案
  MOS管故障多表现为短路、断路或性能衰减，可按以下流程快速定位：
1. 栅极击穿（G-S短路）
  •现象：万用表测G-S间电阻接近0Ω，MOS管失控导通；
  •根源：静电放电（ESD）或驱动电压超VGS额定值（通常±15V）；
  •排查与解决：
  a.用示波器测驱动电压，确认是否有过压尖峰；
  b.电路中增加6.8V稳压管和10kΩ下拉电阻，焊接时戴防静电手环。
2. 漏源击穿（D-S短路）
  •现象：通电烧保险，D-S间电阻接近 0Ω；
  •根源：VDS超VDSS（如电感尖峰未吸收）或过流导致热击穿；
  •排查与解决：
  c.测D-S电压尖峰，增加RC吸收电路（100Ω+100pF）；
  d.检查散热是否充足，按实际功耗加大散热片。
3. 导通不良（输出电流不足）
  •现象：RDS (on) 实测值远大于标称值，压降过大；
  •根源：驱动电压不足（VGS<Vth）或栅极充电电流不够；
  •排查与解决：
  e.测G-S电压，确保达到10V左右；
  f.减小驱动电阻（如从50Ω换为10Ω），提升充电速度。

六、总结：MOS管应用的 “黄金法则”
  1.选型精准：以VDSS、ID、RDS (on) 为核心，按场景留足裕量，避免 “小马拉大车”；
  2.驱动匹配：确保驱动电压够高、电流够大，高频场景优先用专用IC；
  3.防护到位：做好静电防护、尖峰吸收和散热设计，从源头减少故障；
  4.测试先行：用示波器观察开关波形，用万用表验证导通电阻，提前发现问题。
  掌握这些知识后，无论是设计简单的开关电路，还是调试复杂的电机驱动系统，都能轻松应对。MOS管的本质是 “电压控制的电流阀门”，理解电场与沟道的关系，就能看透它的所有应用逻辑。
